new! モニタリング用EnOcean®受信機
IAQセンサとセットがおすすめ!
さまざまなIAQセンサ(Indoor Air Quality:空気質)と組合せ可能
お使いのモニタでデータを確認。
難しい設定は不要!お使いのモニタとHDMIで接続し、コンセントを入れたらすぐお使いいただけます。
センサと受信機をキッティングしてお届けします!
オーダーシートに記入、メールで送信するだけで簡単お手続き。
ワイヤレス通信(EnOcean® 928.35MHz 1mW)
◆ EnOcean®は30~100mで、電波が飛び過ぎないため情報漏洩のリスクが少ない
◆ 1mWと低電力なので、大電力通信の制限がある工場環境でも他の機器への影響が少ない
■表示画面イメージ例
(クリックすると拡大されます)
型式 | WRE-01 | ||
---|---|---|---|
使用温度範囲 | 0~40℃ | ||
電源 | ACアダプタ(DC5V3A)USB-TypeC | ||
ケーブル長 | 1.5m | ||
消費電流 | Max. 3A | ||
受信方法 | EnOcean®通信 928.35MHz(ARIB STD-T108)1mW | ||
表示器仕様 | 対応製品 | HYHQ-FF、COW-01、HYPM、HYHU-3、WBGT-7500、RHS-2400-E、MWS-01、CWD-3-1、MPW-01 | |
対応画面解像度 | 3840×2160(60Hz)、2560×1440(60Hz)、1920×1080(60Hz)、1280×720(60Hz)、1024×768(60Hz)、800×600(60Hz)、640×480(60Hz) | ||
最大接続台数 | 10台 | ||
質量 | 本体:約120g その他付属品:196g | ||
外形寸法 | 本体:W:70×H:98.5×D:33mm | ||
その他付属品 | ACアダプタ(1.5m)×1、HDMIケーブル(1m)×1、 グースネックケーブル(150mm)×1、EnOcean®受信用USBモジュール×1 |
測定ケーブルからのワイヤレスCTの電源供給 (エネルギーハーベスト)
クランプ構造とワイヤレス通信の一体化による 配線の不要化とそれに伴う設置コスト低減
バッテリーレスの為バッテリー交換不要
電流測定により各機器の日々の稼動コスト(電力)を計算
接続CTを自動識別するため,CTの後付が可能で設定も不要
内部で一次電流換算して電流値出力をするため,後段のシステムにて電流補正が不要
3CHのCTデータを一括無線送信
IAQ(Indoor Air Quality)の向上
IAQモニター(WRE-01)対応製品
型 式 | CWD-3-1 |
---|---|
適応CT部 | CTT-10-CLS-WLS50、CTT-16-CLS-WLS100、CTT-24-CLS-WLS250、CTT-36-CLS-WLS600(3chに別々のCT部接続可能) |
精度(参考値、CT部含めた精度) | ±3%FS |
データサンプリング・ 送信時間 | 1s毎にデータサンプリングし30秒毎に平均値を送信 |
他機能 | LRN機能(LRNボタンによるEnOcean® ID登録可)LED表示(送信時LED点灯) |
プロファイル | EnOcean® GP (各CTに従った電流データを送信) |
周波数 | 928MHz |
アンテナ | 内部パターンアンテナ |
質量 | 約50g |
型式 | CTT-10-CLS-WLS50 | CTT-16-CLS-WLS100 | CTT-24-CLS-WLS250 | CTT-36-CLS-WLS600 | ||
---|---|---|---|---|---|---|
ワイヤレス電流センサ 貫通穴径 | φ10 | φ16 | φ24 | φ36 | ||
定格電流(FS) | 50A | 100A | 250A | 600A | ||
適用電流 | AC1000V/1min(CTコア~ケース 間) | |||||
絶縁抵抗 | DC500V/≦100MΩ(CTコア~ケース 間) | |||||
許容脱着回数 | 概略100回程度 | |||||
使用条件 | -10℃~+50℃ 80%RH≦ 結露のないこと | |||||
保存条件 | -20℃~+60℃ 80%RH≦ 結露のないこと | |||||
質量 | 約65g | 約95g | 200g | 約340g |
new! 近日発売
PM1.0 ~ 10.0 の可視化に最適
・黄砂
・タバコの煙
・ハウスダストやダニアレルゲン
・カビ粒子
気圧センサと温度・湿度センサも搭載
通信方式は"EnOcean®"と"Bluetooth® Low Energy"を採用
◆ EnOcean®/Bluetooth® Low Energyは30~100mで、電波が飛び過ぎないため情報漏洩のリスクが少ない
◆ 1mWと低電力なので、大電力通信の制限がある工場環境でも他の機器への影響が少ない
IAQ(Indoor Air Quality)の向上
型式 | MPW-01 | |||
---|---|---|---|---|
電源 | ACアダプタ (DC5V)USB-type-C | |||
搭載センサ | PMセンサ、気圧センサ、温度センサ、湿度センサ | |||
通信方式 | EnOcean®/Bluetooth®Low Energy ブロードキャスト ※切替または両方 | |||
消費電流 | 平均:約 62mA ピーク電流:約 100mA | |||
センサ仕様 | PMセンサ | 測定粒子径 | PM1.0 | 0.3μm~1.0μm |
PM2.5 | 0.3μm~2.5μm | |||
PM4.0 | 0.3μm~4.0μm | |||
PM10.0 | 0.3μm~10.0μm | |||
測定範囲 | 全計測レンジ共通 | 0μg/m3~1000μg/m3 | ||
精度 | PM1.0、PM2.5 | ±10μg/m3 @0~100μg/m3 | ||
±10%RD @100~1000μg/m3 | ||||
PM4.0、PM10.0 | ±25μg/m3 @0~100μg/m3 | |||
±25%RD @100~1000μg/m3 | ||||
温度センサ | 範囲 | -10℃~60℃ | ||
精度 | ±1℃(0℃~60℃) | |||
湿度センサ | 範囲 | 0%~95%RH @25℃±15℃ | ||
精度 | ±4%RH(10%RH~90%RH) | |||
気圧センサ | 範囲 | 300.0hPa~1200.0hPa | ||
精度 | ±3hPa | |||
使用温湿度範囲 | 温度:-10℃ ~ 60℃ 湿度:0%RH~95%RH |
通信名 | EnOcean®通信 | Bluetooth®Low Energy 出力 |
---|---|---|
通信出力 | 1mW | 2.51mW |
送信間隔 | 10秒 ※DIPスイッチ切替 | 1秒 ※DIPスイッチ切替 |
周波数 | 928.35MHz 電波規格:ARIB STD-T108 | 2M10 F1D 2402 ~ 2480MHz(40ch) |
PMセンサ 分解能 | 16bit(1.5259×10-11(kg/m3)/LSB) | 16bit(0.015(μg/m3)/LSB) |
温度センサ 分解能 | 16bit(0.0027℃/LSB) | 16bit(0.0027℃/LSB) |
湿度センサ 分解能 | 16bit(0.0015%RH/LSB) | 16bit(0.0015%RH/LSB) |
気圧センサ 分解能 | 16bit(1.83Pa/LSB) | 16bit(0.0183hPa/LSB) |
new! サンプル出荷 お問い合わせください。
1台7役のワイヤレスマルチセンサ
風向、風速、温度、湿度、方位、加速度、気圧を1台で計測
IAQ(Indoor Air Quality)の向上
UseCase:塗装工場、微粒子を扱う工場、溶接、クリーンルーム、体育館、換気扇の下など
通信方式は"EnOcean®"と"Bluetooth® Low Energy"を採用
◆ EnOcean®/Bluetooth® Low Energyは30~100mで、電波が飛び過ぎないため情報漏洩のリスクが少ない
◆ 1mWと低電力なので、大電力通信の制限がある工場環境でも他の機器への影響が少ない
IAQモニター(WRE-01)対応製品
■IAQモニターの表示画面
(クリックすると拡大されます)
型式 | MWS-01 | ||
---|---|---|---|
電源 | ACアダプタ(DC5V)USB-TypeC ケーブル長:3.5m | ||
消費電流 | EnOcean®発信時 | 通常 | 平均:約 30mA ピーク電流:約 45mA |
省電力 | 平均:約 7mA ピーク電流:約 18mA | ||
Bluetooth® Low Energy発信時 | 通常 | 平均:約 30mA ピーク電流:約 30mA | |
省電力 | 平均:約 7mA ピーク電流:約 7mA | ||
送信方法 | EnOcean® / Bluetooth® Low Energyブロードキャスト ※切替または両方 | ||
搭載センサ | 風速センサ、温湿度センサ、気圧センサ、加速度センサ、地磁気センサ | ||
LED表示 | 赤LED:北方向表示※磁気センサによる北方向もしくは0°表示(DIPスイッチにて切替) 緑LED:風向(流入方向)表示 | ||
使用温湿度範囲 | 温度:0~+40℃ / 湿度:0%RH~95%RH | ||
外形寸法 | W:102×H:35×D:50mm | ||
質量 | 約57g | ||
その他付属品 | ACアダプタ×1、取付板×1、取付用ねじ×1 |
風速センサ | 風速 測定範囲 | 0.0~3.0 m/s |
風速 精度 | (風速 0.0 ~ 1.0 m/s 未満)±(0.1 m/s ±15%RD)m/s | |
(風速 1.0 ~ 3.0 m/s)±30%RD | ||
風向 測定範囲 | (水平方向・風速 0.5 m/s 以上)360 deg | |
風向 精度 | (風速 0.5 ~ 3.0 m/s)±20 deg | |
温度センサ | 温度 測定範囲 | -40 ~ +125℃(センサデバイスメーカのデータシートの値) |
精度 | ±1℃(0 ~ +60℃) | |
湿度センサ | 湿度 測定範囲 | 0% ~ 100%RH(センサデバイスメーカのデータシートの値) |
精度 | ±4%RH(10%RH ~ 90%RH) | |
気圧センサ | 計測可能範囲 | 300.0hPa ~ 1200.0hPa(センサデバイスメーカのデータシートの値) |
精度 | ±3hPa | |
加速度センサ | 計測可能範囲 | ±2000mg |
精度 | 内部補正のため保証外 | |
地磁気センサ | 計測可能範囲 | ±300μT |
精度 | 内部補正のため保証外 |
通信名 | EnOcean®通信 | Bluetooth® Low Energy出力 |
---|---|---|
通信出力 | 1mW | 2.51mW |
送信間隔 | 10/60/300/600秒 ※DIPスイッチ切替 | 1/10/30/60秒 ※DIPスイッチ切替 |
周波数 | 928.35MHz 電波規格:ARIB STD-T108 | 2M10 F1D 2402 ~ 2480MHz(40ch) |
風向センサ 分解能 | 16bit(0.0055°/LSB) | 16bit(0.0055°/LSB) |
風速センサ 分解能 | 16bit(0.000005(m/s)/LSB) | 16bit(0.000005(m/s)/LSB) |
温度センサ 分解能 | 16bit(0.0027℃/LSB) | 16bit(0.0027℃/LSB) |
湿度センサ 分解能 | 16bit(0.0015%RH/LSB) | 16bit(0.0015%RH/LSB) |
気圧センサ 分解能 | 16bit(1.83Pa/LSB) | 16bit(0.0183hPa/LSB) |
加速度センサ 分解能 | 16bit(0.00061(m/s²)/LSB) | 10bit(0.0039g/LSB) |
地磁気センサ 分解能 | 16bit(0.0115(A/m)/LSB) | 14bit(0.042μT/LSB) |
new! 暑さ指数、温度、湿度を測定
金属製黒球搭載 屋内用輻射熱センサ
IAQ(Indoor Air Quality)の向上
UseCase:工場や倉庫、運動施設、介護施設など
ワイヤレス通信(EnOcean® 928.35MHz 1mW)
◆ EnOcean®は30~100mで、電波が飛び過ぎないため情報漏洩のリスクが少ない
◆ 1mWと低電力なので、大電力通信の制限がある工場環境でも他の機器への影響が少ない
IAQモニター(WRE-01)対応製品
■IAQモニターの表示画面
(クリックすると拡大されます)
型式 | RHS-2400E | ||
---|---|---|---|
通信方式 | EnOcean®通信 928.35MHz(ARIB STD-T108)1mW | ||
送信頻度 | 10分間隔(工場出荷時指定) | ||
電源 | 太陽電池+リチウム電池(推奨電池型式:FR6HJ (Panasonic)) | ||
電池寿命目安 | 約3年(常温25℃、暗所使用、10分間隔時) | ||
使用温度範囲 | 0℃~+60℃ | ||
質量 | 約180g | ||
付属品 | リチウム電池×1、注意書きシール×1 (オプション:設置用スタンド) |
湿度センサ | データ長:2byte 測定範囲:0%~100%RH 分解能:16bit(0.0015%RH / LSB) 出力変換式:16bit値 × 100 / 65535 精度:±2.5% RH(20℃ ~ 25℃)/ ±3.5% RH (5℃ ~ 20℃、25℃ ~ 60℃) |
気温温度センサ | データ長:2byte 測定範囲:-20℃ ~ 60℃ 分解能:16bit(0.0025%℃ / LSB) 出力変換式:16bit値 × 175 / 65535 - 45 精度:±0.5℃ (20℃ ~ 50℃)/ ±1℃ (-20℃ ~ 20℃、50℃ ~ 60℃) |
黒球温度センサ | データ長:2byte 測定範囲:-20℃ ~ 60℃ 分解能:16bit(0.0025%℃ / LSB) 出力変換式:16bit値 × 175 / 65535 - 45 精度:±0.5℃ (20℃ ~ 60℃)/ ±1℃ (-20℃ ~ 20℃) |
簡易暑さ指数 | データ長:2byte 測定範囲:-20℃ ~ 60℃ 分解能:16bit(0.0025%RH / LSB) 出力変換式:16bit値 × 175 / 65535 - 45 精度:±2.0℃ (15℃ ~ 40℃) |
|
※上記リンクよりご購入の際は、amazon businessへのログインが必須になります。
IAQ(Indoor Air Quality)の向上
非分散型赤外線吸収法(NDIR)方式
オートキャリブレーション機能搭載
消毒用アルコールで誤動作しない
電池駆動により設置場所を選ばない
換気の目安を監視

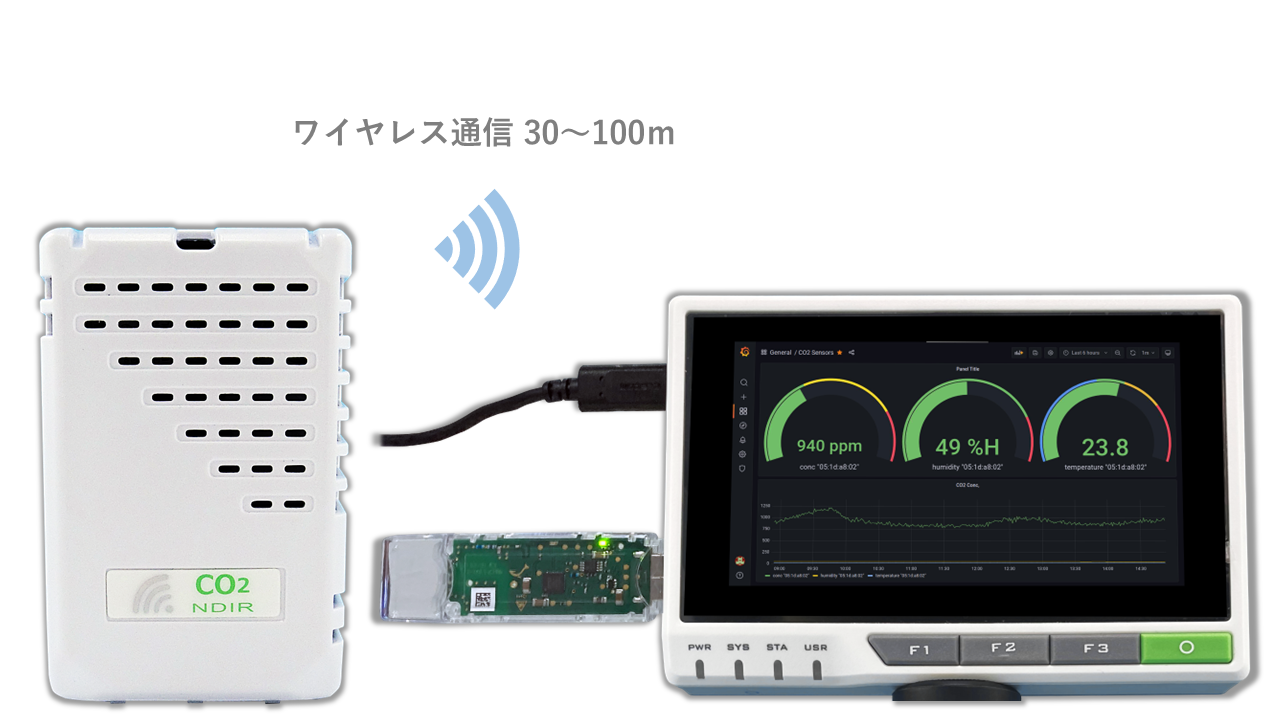

CO2 (二酸化炭素)可視化に最適
・映画館
・会議室
温湿度センサ内蔵
EnOcean®通信 (928.35MHz 1mW)
環境評価(Well認証)に使用できます
塾や受験生の部屋への設置に最適
会議室をはじめとする閉鎖空間での密閉、密集、密接の「3密」になりがちな場所の二酸化炭素濃度を計測して、換気を促す指標になります。
3密を防ぎたい場所への設置に最適です。
型式 | COW-01 | ||
---|---|---|---|
電源 | 内蔵リチウム電池 | ||
通信間隔 | 1分、10分、20分、30分間隔で選択可能 | ||
通信距離 | 30m ~ 120m | ||
センサ数 | CO2 センサ 1 ch 温湿度センサ 1 ch | ||
周波数 | EnOcean®通信 928.35MHz (ARIB STD-T108) 1mW 認証番号:206-000372 プロファイル EEP:A5-09-04 | ||
CO2 センサ仕様 | 計測レンジ : 0 ~ 2550ppm 分解能 : 10ppm 検出精度 : ±(3%+50ppm) | ||
温度センサ仕様 | 計測レンジ : 0℃ ~ +51℃ 分解能 : 0.2℃ 検出精度 : ±1.0℃ (at 0℃ ~ +51℃) | ||
温湿度センサ仕様 | 計測レンジ : 0 ~ 100%RH 分解能: 0.5%RH 検出精度 : ±4.0%RH (at 0℃ ~ +51℃) | ||
使用温度範囲 | 送信機 : 0℃ ~ +51℃ センサ : 0℃ ~ +51℃ | ||
筐体サイズ | W:59×H:91×D:28 |
|
※上記リンクよりご購入の際は、amazon businessへのログインが必須になります。
換気の目安を監視
PM2.5 の可視化に最適
・黄砂
・タバコの煙
・花粉
・ハウスダスト
ご家庭でも監視可能
EnOcean®通信 (928.35MHz 1mW)
環境評価(Well認証)に使用できます
IAQ(Indoor Air Quality)の向上
2024年Ver. ファームウェアをアップデートをいたしました。
型式 | HYPM | ||
---|---|---|---|
電源 | AC アダプタ (マイクロ USB 接続 5V) | ||
通信間隔 | 1 分 | ||
通信距離 | 30m ~ 120m | ||
センサ数 | PM センサ 1 台 | ||
周波数 | EnOcean®通信 928.35MHz (ARIB STD-T108) 1mW 認証番号:003-130187 | ||
PMセンサ仕様 | 計測レンジ | 1 ch : 0.3 ~1.0 μm 2 ch : 0.3 ~2.5 μm 3 ch : 0.3 ~4.0 μm 4 ch : 0.3 ~10.0 μm | |
計測範囲 | 1 ch ~ 4 ch 共通 : 0 ~ 1000 μ g/m3 | ||
分解能 | 1 ch ~ 4 ch 共通 : 16bit (0.015μ g/m3) | ||
変換式 | 1 ch ~ 4 ch 共通 : 16bit値 x 1000 / 65535 | ||
検出精度 | 1 ch ~ 4 ch 共通 : 検出量 0 ~ 100 μ g/m3: ±10 μ g/m3 1 ch ~ 4 ch 共通 : 検出量 100 ~ 1000 μ g/m3: ±10% (常温 25℃ 使用時) 1 ch ~ 4 ch 共通 : 検出量 100 ~ 1000 μ g/m3: ±15% (10℃以下及び40℃以上) | ||
使用温度範囲 | 送信機 ・ センサ共通 -10℃ ~ +60℃ |
測定範囲: 温度 -40℃ ~ +70℃, 湿度 0% RH ~ 100% RH
送信間隔 10分
リチウム電池駆動で暗所でも寿命約5年
簡易防水タイプ
EnOcean®通信(928.35MHz 1mW)
冷蔵庫等低温度環境に最適
IAQ(Indoor Air Quality)の向上
型式 | HYHU-3 |
---|---|
電源 | リチウム電池 (CR2)を採用 |
送信間隔 | 10分間隔 |
送信距離 | 約30m |
センサ数 | 温湿度センサ 1 ch |
周波数 | EnOcean®通信 928.35MHz(ARIB STD-T108) 1mW 認証番号:206-000372 |
温度センサ | 温度レンジ -40℃ ~ +70℃ 温度精度 ±1℃ (at 25℃) 温度精度 ±3℃(-40℃~+70℃) 温度分解能 0.01℃ |
湿度センサ | 湿度レンジ 0%RH ~ 100%RH 湿度精度 ±4%RH (at 0℃~+60℃) 湿度分解能 0.01%RH |
電池電圧(参考値) | 電圧レンジ 0V ~ 3.6V 分解能 0.01V |
使用温度範囲 | -40℃~ +70℃ |
高精度な温度センサにPt1000Ω A 級を使用
低温用途にPt1000Ω B 級温度センサを使用可能
環境発電型 EnOcean®通信
-40℃~+250℃のワイドレンジ(低温用は-40℃ ~60℃ )
ソーラーとコイン電池のハイブリッド
最大4chの温度計測が可能でローコスト
環境評価(Well認証)に使用できます
IAQ(Indoor Air Quality)の向上
2023年Ver. ファームウェアをアップデートをいたしました。
型式 | HYHQ-FF |
---|---|
電源 | 太陽電池、コイン電池 (CR2450 Panasonic) |
送信方法 | 10分間隔 |
周波数 | EnOcean®通信 928.35MHz(ARIB STD-T108) 1mW 認証番号:003-130187 |
高温測定用温度センサ Pt1000A-603 | センサPt1000ΩクラスA相当 3m (最大4chまで接続可能) 測定温度範囲: -40ºC ~ +250ºC |
低温測定用温度センサ Pt1000B-501, 502, 503 | センサ Pt1000ΩクラスB相当 1m、2m、3m (最大4chまで接続可能) 測定温度範囲:-40ºC ~ +60ºC |
温度センサー | 精度:±1℃ (送信部温度20ºC±10ºC) Pt1000B-501, 502, 503:at 60℃ Pt1000A-603:at 250℃ 分解能:0.01ºC以下 出力変換式:16bit値×310/65535-50 |
電池電圧 | 計測電圧範囲: 0~3.3V 出力変換式: 8bit値×3.3/255 |
送信機使用温度範囲 | 0℃~40℃(送信機部) |
|
※上記リンクよりご購入の際は、amazon businessへのログインが必須になります。
ワイヤレス温度センサ 送信機HYHQ-FF用
コネクタ付きでHYHQ-FFに接続
高精度なPt1000Ω A級/B級を使用
一時的に水のかかる場所にも対応(水没は不可)
型式 | Pt1000A-603 | Pt1000B-501, 502, 503 |
---|---|---|
方式 | Pt1000Ω A級 3線式 | Pt1000Ω B級 3線式 |
使用温度範囲 | -40℃ ~ +250℃ | -40℃ ~ +60℃ |
導線部被覆材質 | FEP | ETFE |
導線部耐熱温度 | 260℃ | 60℃ |
導線長 | 標準 3m(603) | 標準 1m(501), 2m(502), 3m(503) |
先端部材質 | SUS | PBT |
先端部形状 | Φ3.2×40円柱形 | M6x0.75 ねじ |
主な用途 | 金属ブロックの内部温度など | 低温 (-40℃まで) 冷蔵庫内の温度など |
EnOcean®規格の無線信号を受信し1回送信する中継機
ACアダプタをつなぐだけで動作を開始
ペアリング等の設定は不要で全てのEnOcean®規格の無線を受信・再送
IAQ(Indoor Air Quality)の向上
型式 | HSJ |
---|---|
電源 ※1 | AC アダプタ(5V マイクロ USB 給電) |
送信方法 | EnOcean® |
送信出力 | 1mW |
周波数 | 928.35MHz 電波規格:(ARIB STD-T108) 認証番号:003-130187 |
機能 | EnOcean®テレグラムを受信し再送します。 再送時には、中継フラグを付与して送信します。 中継フラグが付いているEnOcean®テレグラムを受信しても再送しません。 |
アンテナ | 内蔵 ホイップアンテナ |
動作環境 | 0℃~40℃ |
使用環境 | 屋内仕様 (防水性能無し) |
|
※上記リンクよりご購入の際は、amazon businessへのログインが必須になります。
簡易表示プログラム付
パソコンなどのUSBポートに接続
1台の受信機で複数のデータを受信可※1
※1・・・表示には専用プログラムの開発が別途必要
耐熱性、耐久性に優れた熱電モジュール
熱を電気に変換し、自立電源としてセンサーや無線モジュールに給電可能
熱差で発電するエナジーハーベスト電源モジュール
型式 | スケルトンタイプ:FTEG100N,防水タイプ(IPX7相当):FTEG100P | ||
---|---|---|---|
寸法 | 約16.6mm×18.8mm×3.8mm厚 | ||
重さ | 約2.5g | ||
熱電特性 | 内部抵抗 | 1.0±0.1Ω (アイシン高丘㈱ 測定方法による) | |
開放電圧 | 高温側40℃、低温側25℃の時 70±15mV(アイシン高丘㈱ 測定方法による) | ||
使用可能温度 | 高温側基板表面温度:170℃ 低温側基板表面温度:-40℃ | ||
熱電素子 | FeVAl系 | ||
組付半田 | 鉛フリー | ||
基板材質 | アルミ |
